Основная Информация.
Модель №.
STBA26
Раздел Форма
Круглая
Транспортная Упаковка
as Required
Характеристики
10-850mm
Торговая Марка
SHUNFU
Происхождение
China
Код ТН ВЭД
7304193000
Производственная Мощность
30000tons/Year
Описание Товара

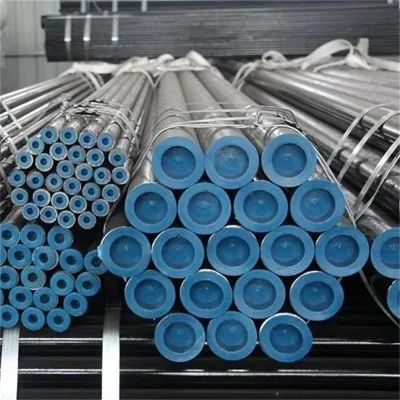

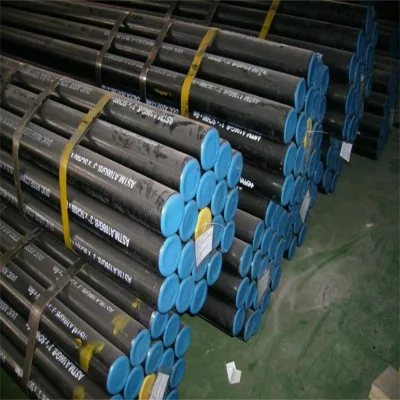

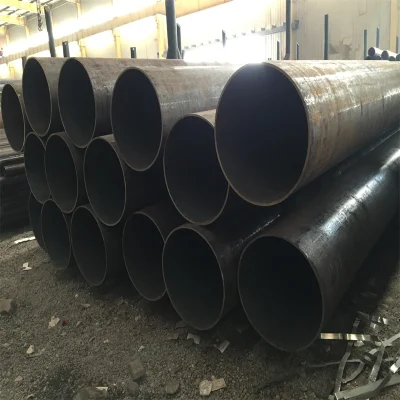

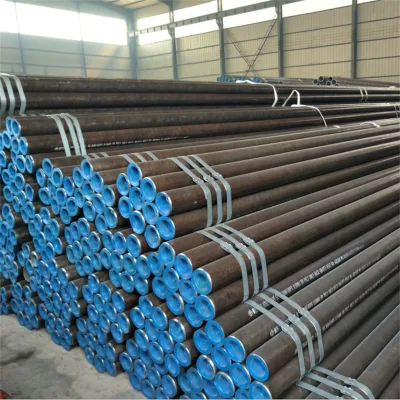

Трубки из легированной стали JIS G3462 для котла и теплообменника
трубы из легированной стали , используемые для обмена тепла между внутренней и внешней стенками трубы, такие как трубы для воды, дымовые трубы, трубы для подогрева и трубы подогрева воздуха котлов, трубы теплообменника , трубы конденсатора и трубки катализатора, используемые в химической и нефтяной промышленности. Не применяется к стальным трубам нагревательной печи и стальным трубам теплообменника для низкотемпературного обслуживания .
G3462 Размеры стальных труб из сплава
Наружный диаметр:10-200 ммТолщина стенки: 1–20 мм
Длина: 7 м или меньше/больше
Допуск НД горячей обработки: +0.4/-0,8 мм
Допуск НД холодной обработки: +/-0,1 мм
Допуск WT горячей обработки: +30/-0%
Допуск WT холодного завершения: +20/-0%
G3462 трубки из легированной стали с U-образным изгибом
U-образные трубы должны быть изготовлены в процессе холодной изгиба, а радиус изгиба должен быть не менее 1.5 внешнего диаметра трубы.Изогнутая часть трубки не должна быть термообработана в целом. При необходимости покупатель может согласовать процедуру тепловой обработки с производителем.
Метод изготовления трубок из легированной стали G3462
| Обозначение класса | Обозначение метода манудаширования | ||
| Метод изготовления труб | Метод окончательной обработки | ||
| Трубка из молибденовой стали | STBA12 | Бесшовная : S Электрическая сварка : E. | Горячее окончание : H Холодное окончание : C как электрическое сопротивление сварная : G |
| STBA13 | |||
| Трубка из хромомолибденовой стали | STBA20 | ||
| STBA22 | |||
| STBA23 | |||
| STBA24 | |||
| STBA25 | Бесшовная : S | Горячая финишная : H Холодная стирка : C. | |
| STBA26 | |||
G3462 трубы из легированной стали Химический состав
| Обозначение класса | C | Я | МН | P | С. | CR | MO |
| STBA12 | 0.10 - 0.20 | 0.10 - 0.50 | 0.30 - 0.80 | 0.035 макс | 0.035 макс | - | 0.45 - 0.65 |
| STBA13 | 0.15 - 0.25 | 0.10 - 0.50 | 0.30 - 0.80 | 0.035 макс | 0.035 макс | - | 0.45 - 0.65 |
| STBA20 | 0.10 - 0.20 | 0.10 - 0.50 | 0.30 - 0.60 | 0.035 макс | 0.035 макс | 0.50 - 0.80 | 0.40 - 0.65 |
| STBA22 | 0.15 макс | 0.50 макс | 0.30 - 0.60 | 0.035 макс | 0.035 макс | 0.80 - 1.25 | 0.45 - 0.65 |
| STBA23 | 0.15 макс | 0.50 - 1.00 | 0.30 - 0.60 | 0.030 макс | 0.030 макс | 1.00 - 1.50 | 0.45 - 0.65 |
| STBA24 | 0.15 макс | 0.50 макс | 0.30 - 0.60 | 0.030 макс | 0.030 макс | 1.90 - 2.60 | 0.87 - 1.13 |
| STBA25 | 0.15 макс | 0.50 макс | 0.30 - 0.60 | 0.030 макс | 0.030 макс | 4.00 - 6.00 | 0.45 - 0.65 |
| STBA26 | 0.15 макс | 0.25 - 1.00 | 0.30 - 0.60 | 0.030 макс | 0.030 макс | 8.00 - 10.00 | 0.90 - 1.10 |
G3462 трубки из легированной стали Термообработка
| Обозначение класса | Термической обработки |
| STBA12 STBA13 | Отжиг при низких температурах, изотермический отжиг, полный отжиг, нормализация или нормализация, за которыми следует закалка |
| STBA20 STBA22 | Отжиг при низкой температуре, изотермический отжиг, полное отжиг или нормализация, за которыми следует закалка |
| STBA23 STBA24 STBA25 STBA26 | Изотермический отжиг, полное отжиг или нормахтинг, за которым следует закалка |
| Примечание A) Нотжиг при низкой температуре не должен применяться к стальной трубе с электрическим сопротивлением. b) Температура закалки для STBA 23, STBA 24, STBA 25 и STBA 26 не должна превышать 650 °C. | |
Внешний вид трубок из легированной стали G3462
Внешний вид труб должен быть следующим.А) трубка должна быть практически прямой, а оба конца должны быть практически перпендикулярны оси трубки.
b) внутренние и внешние поверхности трубки должны быть хорошо отделены без дефектов , наносящих ущерб ее использованию. В случае электрической контактной сварной стальной трубы отек внутренней поверхности сварного шва должен составлять 0.25 мм или меньше. Покупатель может указать, что внутренний отек должен быть не более 0.15 мм для трубок диаметром 50.8 мм или меньше и толщиной стенок 3.5 мм или меньше.
c) поверхность трубы может быть отремонтирована шлифовкой, обработкой или другими методами при условии, что толщина стенки после ремонта по-прежнему соответствует указанному допуску на толщину.
d) поверхность отремонтированной детали должна быть гладкой по контуру трубы.
G3462 испытания трубок из легированной стали
Химический анализМеханическая проверка
Проверка гидравлической системы или неразрушающая проверка
